Budowa fundamentu monolitycznego w Szczecinie

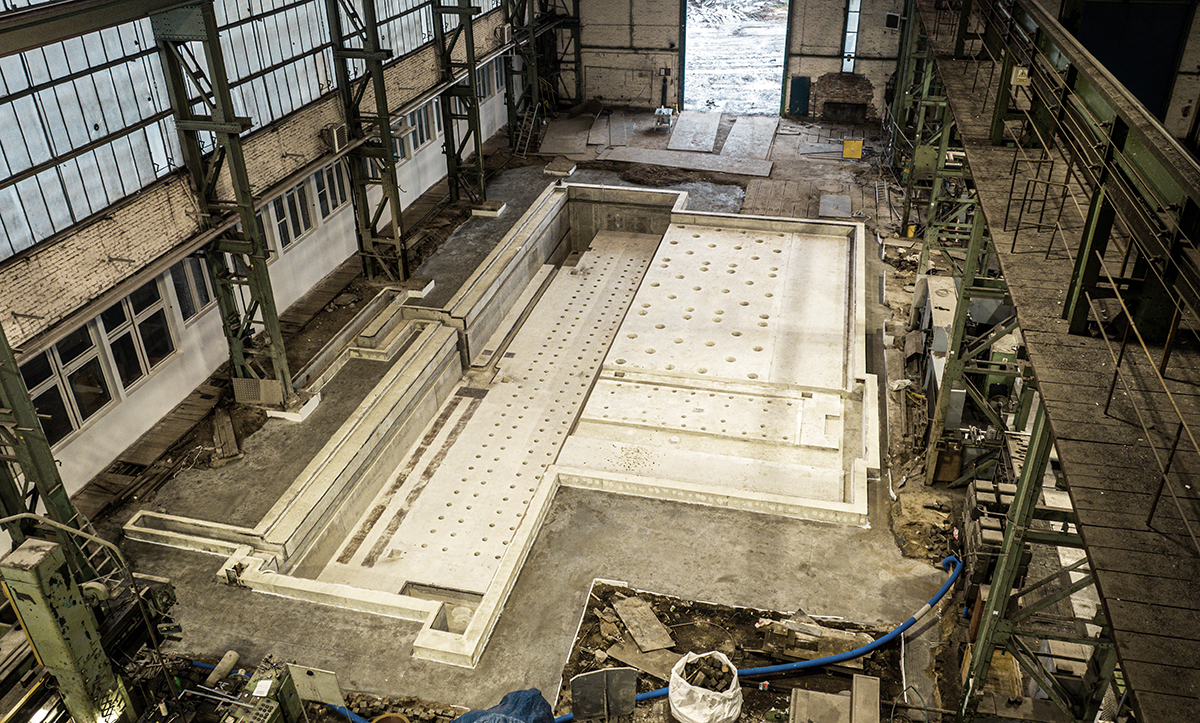

Zrealizowaliśmy wysoce precyzyjny, monolityczny fundament żelbetowy pod wytaczarkę i frezarkę do obróbki wielkogabarytowych elementów stalowych. Ten ogromny blok monolityczny został wykonany wewnątrz istniejącej hali produkcyjnej, co wymagało od nas wyjątkowej logistyki i organizacji pracy. Fundament dla tego typu obrabiarek jest traktowany nie jako osobna budowla, ale jako integralny element ramy samej maszyny, ponieważ jego odkształcenia mają bezpośredni wpływ na dokładność obróbki.

Precyzyjny fundament pod maszynę przemysłową w Szczecinie

Dla naszego klienta, specjalizującego się w obróbce wielkogabarytowych elementów stalowych, precyzja nie jest celem – jest absolutną podstawą biznesu. Fundament pod nowoczesną wytaczarkę i frezarkę nie mógł być jedynie zwykłą podstawą. Musiał stać się integralną, idealnie sztywną i stabilną częścią ramy samej maszyny. Każde, nawet mikroskopijne odkształcenie fundamentu przenosi się bowiem bezpośrednio na obrabiany detal, prowadząc do błędów i strat produkcyjnych. Naszym zadaniem było więc stworzenie konstrukcji o zerowej tolerancji dla drgań i odkształceń.

Inżynieria detalu w wykonaniu Pylon

Kluczowym wymogiem było zachowanie ekstremalnej sztywności i stabilności całej konstrukcji, aby zapewnić najwyższą precyzję pracy maszyny. Nasza odpowiedzialność obejmowała wykonanie całego, masywnego bloku żelbetowego. Był to projekt charakteryzujący się ogromną liczbą detali, wymagający od nas precyzyjnego wykonania licznych gniazd, kanałów technologicznych i otworów oraz przechyłek powierzchni i obróbek stalowych. Dodatkowo, aby zagwarantować integralność i trwałość całej konstrukcji, zastosowaliśmy specjalistyczne systemy uszczelnień na stykach roboczych.

Diabeł tkwi w szczegółach, a w tym projekcie było ich tysiące. Powierzchnia fundamentu to skomplikowana siatka precyzyjnie wykonanych detali, z których każdy pełni kluczową funkcję:

• Gniazda i otwory montażowe: wykonane z milimetrową dokładnością, aby zapewnić idealne dopasowanie do punktów kotwienia maszyny.
• Kanały technologiczne: wbudowane w strukturę bloku, przeznaczone na okablowanie, systemy chłodzenia i odprowadzanie wiórów.

Specjalistyczne uszczelnienia: zastosowaliśmy zaawansowane systemy uszczelnień na wszystkich stykach roboczych, aby chronić konstrukcję przed zawilgoceniem i przenikaniem wody do wnętrza fundamentu, co gwarantuje jej wieloletnią trwałość w agresywnym środowisku przemysłowym.
